德標Y型過濾器GL41H德標過濾器的應用標準

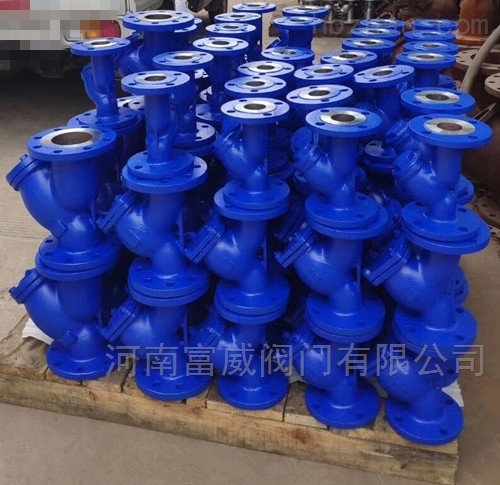

德標Y型過濾器GL41H德標過濾器/德標Y型法蘭過濾器/德標碳鋼Y型過濾器/德標鑄鋼Y型過濾器/德標不銹鋼Y型過濾器/德標方蓋Y型過濾器是采用德國制造標準制造的款過濾器產品，也屬于德標閥門的個種類。是輸送介質的管道系統*的種過濾裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正常使用。具有結構*，阻力小，排污方便等特點。廣泛用于蒸汽、空氣、水、油品等系統管道中，保護各種計量儀器、泵機、閥門、疏水器等設備。
原理：
德標過濾器當液體或氣體通過主管進入濾網后，固體雜質顆粒被阻擋在濾網內，而潔凈的流體通過濾網，由過濾器出口排出。當需要清洗時，旋開主管底部排污口螺塞，排凈流體，拆卸法蘭蓋，取出濾網清洗后重新裝入即可。因此，使用維護清理極為方便。
應用場合：
熱油系統、電站、蒸汽系統、熱水系統、熱電廠、天然氣供應系統、水循環系統、冷凍系統等行業。
應用標準：
結構長度標準：DIN3202-F1系列；法蘭標準：DIN2531-2545；殼體強度試驗1.5×PN
主要零件材料：
材質表 | ||
零件名稱 | 碳鋼 | 不銹鋼 |
閥體 | GS-C25、WCB | 奧式體不銹鋼 |
閥蓋 | GS-C25、WCB | 奧式體不銹鋼 |
網 | SS304 | 奧式體不銹鋼 |
螺栓 | B7 | 1Cr18Ni9Ti |
螺母 | 2H | 1Cr18Ni9Ti |
中密封墊片 | 柔性石墨+SS304 | 柔性石墨+SS304 |
過濾網：
水介質 | 20-10 MESH |
氣介質 | 40-100 MESH |
油介質 | 10-160 MESH |
主要外形尺寸：
公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 如有需要，可以制造成直通式閥體 | ||
H | 85 | 95 | 110 | 125 | 145 | 155 | 175 | 210 | 230 | 270 | 300 | 385 | 535 | 680 | |||
Kv | 7 | 11 | 18 | 26 | 37 | 60 | 100 | 150 | 230 | 330 | 400 | 650 | 1200 | 1900 | |||
河南富威閥門主要生產銷售【德標Y型過濾器GL41H德標過濾器/德標Y型法蘭過濾器/德標碳鋼Y型過濾器/德標鑄鋼Y型過濾器/德標不銹鋼Y型過濾器/德標方蓋Y型過濾器】，備有大量庫存現貨以出廠價直銷！我們一直秉持“合理價格、貼心服務"的理念，努力為客戶提供可靠的產品和完善的售后服務。本文中所有文字、數據、圖片僅供參考。
