SD-Y3000EX激光氧分析儀

產品簡介

SD-Y3000 EX 激光氧分析儀，為連續監測精細化工/石油化工/生物制藥/鋼鐵冶煉/焦爐煤氣/新型能源等管道氣體含量設計的在線分析儀器，分析儀采用TDLAS技術(可調諧半導體激光光譜吸收技術Tunable Diode Laser Absorption Spectroscopy)，為目前的氣體測量方法之一，該儀表具有靈敏度高、響應速度快、不受背景氣體干擾、非接觸式測量等特點，為實時準確地反映各種氣體變化提供了可靠參考數據。根據工藝點不同，可選擇不同測量參數，監測系統能準確測量樣氣中的氣體含量。該過程分析裝置已成功應用于國內多家生產企業以及設備生產廠家，為企業獲得了良好的經濟效益和社會效益，贏得了用戶及生產廠商的好評。

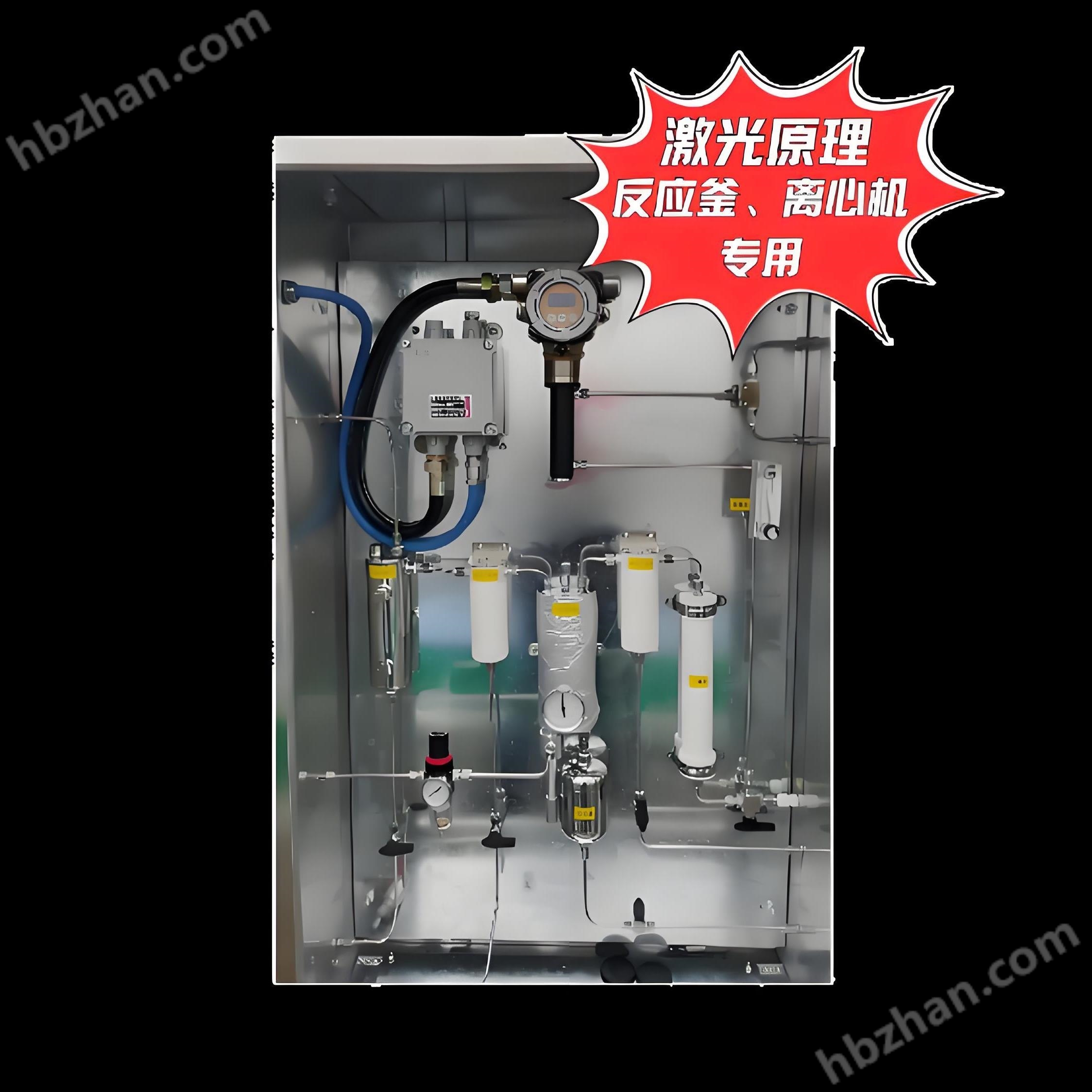

整套裝置包括采樣、預處理、分析三部分組成，預處理部分采用分級過濾除塵、除雜質、渦旋冷凝器降溫除水，以此來保證分析部分的壽命和測量精度，并將檢測到的氣體含量以4-20mA的電流信號提供給用戶，用于實現系統工藝自動控制。

測量原理

當一束光穿過氣體時，部分光會被氣體吸收。通過對氣體吸收后的光進行光譜分析，可以準確得出被測氣體的各項指標，其中氣體的種類和濃度是主要的測量參數。激光作為一種強度高、單色性好及方向性很好的光源，可以大幅度提高光譜分析的準確性、適用性。可調諧半導體激光吸收光譜（TDLAS） 技術是用單一窄帶的激光頻率掃描一條獨立的氣體吸收線，激光器的波長隨驅動電流而改變，激光器的驅動電流采用在三角波上疊加正弦波的調制方式，探測器接收到光信號后實現光電轉換經前置放大電路放大，處理器通過模數轉換得到原始的調制電信號后經過解調算法獲得光譜圖像數據，即可算出氣體濃度。TDLAS已經發展成為了非常靈敏和常用的氣體監測技術，廣泛應用于各行各業，為用戶提供一種精確，可靠，便捷的氣體在線實時監測手段。

其快速精確的測量可應用于新型能源、石油化工、鋼鐵冶煉、焦爐煤氣、生物反應器、生化制藥、發酵過程監測、環境監測和電力工程等領域的氧氣分析與控制。

技術參數

系統型號：SD-Y3000EX

采樣方式：抽取式

檢測原理：可調諧半導體激光吸收光譜（TDLAS）

檢測氣體：氧氣

檢測范圍：O2：0-21% VOL

測量誤差：≤±1%F.S.

分 辨 率：0.1%

響應時間：T90≤10S

預熱時間：≤5min

樣氣流量：2±1 L/ min

控制輸出：繼電器觸點輸出,且可由用戶任意設置

觸點容量：24VDC，1A

重 復 性：≤±1%F.S.

穩定性：零點漂移≤±1%FS/3個月

量程漂移≤±1%FS/3個月

輸出信號：4-20mA/RS485

防爆等級：Exdb IIC T6 Gb；Ex tb IIIC T85℃ Db

技術優勢

可調諧激光光譜技術，不受任何背景氣干擾。

采用多次反射懷特池提供長達10m的測量光程。

自動消除環境影響，有溫度、壓力補償功能，適應復雜多變的工業環境。

減少外部因素對測量結果的干擾。

可高達100HZ的測量速度，響應速度極快，適用于需要快速響應的場景。

性穩定、靈敏度高、長期漂移小。

使用光學測量技術，具有長久的使用壽命。

儀器特點

不受背景氣體的影響

半導體激光吸收光譜技術中使用的半導體激光的譜寬小于0.001nm，遠小于被測氣體一條吸收譜線的譜寬。如測量原理圖所示的“單線吸收光譜"數據。 同時在選擇該吸收譜線時，就保證在所選吸收譜線頻率附近約10倍譜線寬度范圍內無測量環境中背景氣體組分的吸收譜線，從而避免這些背景氣體組分對被測氣體的交叉吸收干擾，保證測量的準確性。

不受粉塵干擾

激光氣體分析儀通過調制激光器的頻率使之周期性地掃描被測氣體的吸收譜線，激光頻率的掃描范圍被設置為大于被測氣體吸收譜線的寬度，從而在一次掃描中包含有不被氣體吸收譜線衰減的黃綠區（1區）和被氣體吸收譜線衰減的紅色區（2區）。從1區得到的測量信號包含粉塵和視窗污染的透過率，從2區得到的測量信號除包含粉塵和視窗污染的透過率還包含被氣體吸收的光強衰減。因此，通過在一個激光頻率掃描周期內對1區和2區的同時測量可以準確獲得被氣體吸收衰減掉的透光率，從而不受粉塵及視窗污染產生光強衰減對氣體測量濃度的影響。

不受粉塵干擾

激光氣體分析儀的漂移小、穩定性好，一般零漂和量漂滿足≤±1%FS/半年，儀器標定周期長，減少了儀器校準的工作量。

應用領域

應用于精細化工、新型能源、石油化工、生物制藥、鋼鐵冶煉、焦爐煤氣等領域進行實時氧氣含量監測，針對各種尾氣、反應釜、離心機、過程氣中的氧氣含量檢測分析。
