一、使用范圍

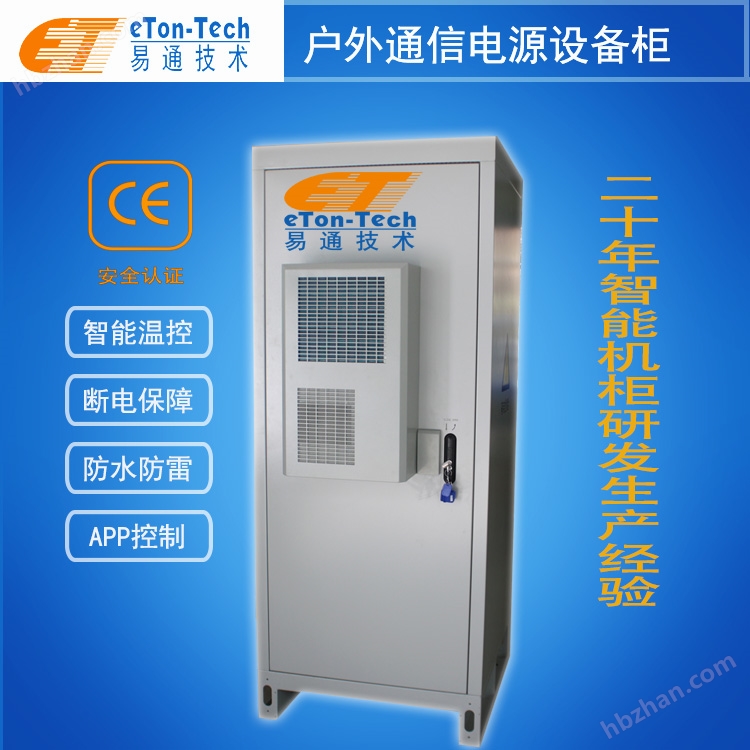

室外一體化機柜 YWS系列主要用于無線通信基站，包括新一代 4G/5G 系統， 通信/網絡綜合業務，接入/傳輸交換局站，應急通信/傳輸等。
二、結構
機柜體：整體結構為 1 單元 1 艙，外尺寸可選，機柜材質采用 45mm 厚彩鋼板，機柜底座為 200mm 高、2.0mm 厚。機柜可兼容 OLT 主設備安裝，同時， 具備動環監控單元、配電單元、嵌入式直流電源系統、PLC 的安裝空間。上部為設備艙、下部電池艙，能滿足主要設備及 150Ah/48V 以下蓄電池安裝空間。
基站用一體化戶外機柜采用標準尺寸機柜，標準機柜尺寸為：內尺寸寬 x 深
x 高：800mmx800mmx1800mm；外尺寸：寬 x 深 x 高：900mmx900mmx2100mm；
門與門鎖：機柜門采用內嵌式結構，門縫間隙緊湊。門開角度>110°，柜門
含有限位結構，門限位裝置在門處于“打開”狀態時具有限位作用。門鎖采用拉 桿加鎖片三點結構，結構牢固，防盜性強。
2.1 結構技術指標
（1） 機柜可以安裝標準 19 英寸機架/21 英寸機架。19 英寸機架的間距、孔距等機柜內部尺寸結構滿足《IEC 60297-3-100-2008》和《IEC 60297-3-105-2008》的要求；
（2） 機柜使用有防松裝置的螺紋連接作為結構和承載連接。固定柜體的地腳螺栓采用熱鍍鋅的螺栓；
鉚釘或鉚固螺母排列整齊，沒有歪頭、裂頭及松動。鉚接面沒有下凹、變形或破損。
2.2 門和門限位
A 機柜門使用垂直鉸鏈式門結構。
B 門限位裝置在門處于“打開”狀態時具備限位作用。
C 門限位裝置在開門時自動激活限位功能，關門時由手動撤消限位功能
D 門全開時，開啟角度大于 110°
E 門和門限位裝置經過 1000 次開啟/關閉重復操作后，功能完好，無過度的
磨損現象。
F 門限位裝置在限位狀態下能承受 22m/s 的風產生的開關門引起的靜載荷， 無機械破壞或功能失效。
2.1 通風窗與濾網設計
（1） 在通風窗的出風口處焊接厚度為 1mm、規格為 16 目的不銹鋼網，具有防止蟲和齟齒類動物侵入的功能，在通風窗進風口內側有耐腐蝕的防塵網組件， 防塵網組件是厚度為 10mm,規格為 30ppi 過濾器，讓過濾網在折皺式支持網隨折皺式支持網一起折皺，讓過濾器在鋁板框中進行固定。整個防塵網組件采用模塊化設計，便于維護。
（2） 風扇出風設計在頂蓋上，風扇出風口在頂部遮沿處，雨水順著百葉窗往下流，同時在通風口處還設計有二次防止雨水流入結構。
2.2 走線設計、接地保護
2.4.1 走線設計
（1） 饋線及其他外部線纜均采用底部走線方式；
（2） 多標準化機柜之間內部走線采用柜外底座走線方式；
（3） 交流線、直流線、信號線、地線分開走線、分開綁扎；
（4） 機柜底部設計有過線孔，配置過線膠圈，機柜立柱設計有過線孔且開孔處已磨光，無毛刺。
2.4.2 接地保護
（1） 機柜設置接地排，接地排采用具有防腐涂層的銅排，其截面積 50mm2，
（2） 并預留 10 個大小合適的連接螺孔和配備相應的螺絲；
（3） 機柜金屬部分均連接至接地排，任意兩點之間的連接電阻小于 0.1Ω；
（4） 機柜內其它設備的保護地都接至接地排；（2） 并預留 10 個大小合適的連接螺孔和配備相應的螺絲；
（3） 機柜金屬部分均連接至接地排，任意兩點之間的連接電阻小于 0.1Ω；
（5） 柜內所有接地連線采用國標黃綠相間的電纜，導線截面積是 4mm2 的銅芯線；
（6） 接地連接點有清晰的接地標識；
（7） 機柜必須接入室外接地系統，確保機柜及機柜內設備的接地安全，符合 QB-W-011-2007《基站防雷與接地技術規范》相關規定。
并預留 10 個大小合適的連接螺孔和配備相應的螺絲；
（1） 機柜金屬部分均連接至接地排，任意兩點之間的連接電阻小于 0.1Ω；
（2） 機柜內其它設備的保護地都接至接地排；
（3） 柜內所有接地連線采用國標黃綠相間的電纜，導線截面積是 4mm2 的銅芯線；
（4） 接地連接點有清晰的接地標識；
（5） 機柜必須接入室外接地系統，確保機柜及機柜內設備的接地安全，符合 QB-W-011-2007《基站防雷與接地技術規范》相關規定。
2.1 防盜設計
A、采用防盜鎖抗破壞性滿足 GA/T 73-1994《機械防盜鎖》中的 B 級要求， 如圖所示；
B、防盜鎖與門框采用三點結構防盜
2.2 連接緊固
（1） 使用有防松裝置的螺紋連接作為結構和承載連接。固定柜體的地腳螺栓采用熱鍍鋅的螺栓。連接牢固，沒有漏連、虛連現象；
（2） 鉚釘或鉚固螺母排列整齊，沒有歪頭、裂頭及松動。鉚接面沒有下凹、變形或破損。
（3） 門鉸鏈采用內鉸鏈方式。
2.3 涂層顏色
機柜表面涂層顏色采用白灰色（RAL7035），如市政建設有特殊要求時，也可采用市政要求的顏色。涂層符合 GB/T 3181-2008 中的要求。
三、主要特點
3.1 箱體具有防塵、防曬、防雨等特點，適應戶外環境。
3.2 設備柜采用空調散熱（也可選用熱交換器作為散熱設備）， MTBF≥ 50000h。
3.3 機柜裝有照明燈具
3.4 機柜布局合理，線纜引入、固定和接地等操作便利，維護方便；電源線、信號線和光纜
都有獨立的進線孔，不會相互干擾。
3.5 機柜內所使用的線纜都采用阻燃性材料。
四、主要技術性能指標
4.1 使用條件：環境溫度：-40℃ ~ +70℃；環境濕度：≤95﹪（+40℃時）；大氣壓力：70KPa ~ 106KPa；
4.2 材料：鍍鋅板+夾芯板
4.3 表面處理：脫脂、除銹、防銹磷化（或鍍鋅）、噴塑；
4.4 機柜承重≥ 600 ㎏。
4.5 箱體防護等級： IP55 級；
4.6 阻燃：符合 GB5169.7 實驗 A 要求；
4.7 絕緣電阻：接地裝置與箱體金工件之間的絕緣電阻不小于 2X10MΩ
/500V(DC)；
4.8 耐電壓：接地裝置與箱體金工件之間的耐電壓不小于 3000V（DC）/1min；
4.9 機械強度：各表面承受垂直壓力＞980N，門打開后最外端承受垂直壓力
＞200N。
（2） 機柜內其它設備的保護地都接至接地排；
（3） 柜內所有接地連線采用國標黃綠相間的電纜，導線截面積是 4mm2 的銅芯線；
（4） 接地連接點有清晰的接地標識；
（5） 機柜必須接入室外接地系統，確保機柜及機柜內設備的接地安全，符合 QB-W-011-2007《基站防雷與接地技術規范》相關規定。
2.1 防盜設計
A、采用防盜鎖抗破壞性滿足 GA/T 73-1994《機械防盜鎖》中的 B 級要求， 如圖所示；
B、防盜鎖與門框采用三點結構防盜
2.2 連接緊固
（1） 使用有防松裝置的螺紋連接作為結構和承載連接。固定柜體的地腳螺栓采用熱鍍鋅的螺栓。連接牢固，沒有漏連、虛連現象；
（2） 鉚釘或鉚固螺母排列整齊，沒有歪頭、裂頭及松動。鉚接面沒有下凹、變形或破損。
（3） 門鉸鏈采用內鉸鏈方式。
2.3 涂層顏色
機柜表面涂層顏色采用白灰色（RAL7035），如市政建設有特殊要求時，也可采用市政要求的顏色。涂層符合 GB/T 3181-2008 中的要求。
三、主要特點
3.1 箱體具有防塵、防曬、防雨等特點，適應戶外環境。
3.2 設備柜采用空調散熱（也可選用熱交換器作為散熱設備）， MTBF≥ 50000h。
3.3 機柜裝有照明燈具
3.4 機柜布局合理，線纜引入、固定和接地等操作便利，維護方便；電源線、信號線和光纜
都有獨立的進線孔，不會相互干擾。
3.5 機柜內所使用的線纜都采用阻燃性材料。
四、主要技術性能指標
4.1 使用條件：環境溫度：-40℃ ~ +70℃；環境濕度：≤95﹪（+40℃時）；大氣壓力：70KPa ~ 106KPa；
4.2 材料：鍍鋅板+夾芯板
4.3 表面處理：脫脂、除銹、防銹磷化（或鍍鋅）、噴塑；
4.4 機柜承重≥ 600 ㎏。
4.5 箱體防護等級： IP55 級；
4.6 阻燃：符合 GB5169.7 實驗 A 要求；
4.7 絕緣電阻：接地裝置與箱體金工件之間的絕緣電阻不小于 2X10MΩ
/500V(DC)；
4.8 耐電壓：接地裝置與箱體金工件之間的耐電壓不小于 3000V（DC）/1min；
4.9 機械強度：各表面承受垂直壓力＞980N，門打開后最外端承受垂直壓力
＞200N。
五、包裝運輸和貯存
5.1 包裝
本機柜包裝根據運輸要求，可選擇紙箱、木架、木箱等包裝方式，具有防潮、防震能力。
機柜內附有裝箱單、備附件、合格證、使用說明書等技術文件。
5.2 運輸
本機架能適應各種交通工具的運輸，經包裝的產品在運輸過程中，要求環境溫度在-30℃~+55℃，相對濕度≤90%（+30℃時），應有遮蓬，以免直接受雨淋襲 和日光暴曬；裝卸和搬運按包裝箱上刷制的運輸作業標志進行。
5.3 貯存
經包裝的箱體疊放數量不超過包裝箱上刷制的疊放數字。庫房內空氣中的酸性、堿性或其它有害氣體，符合環保規定的要求。
