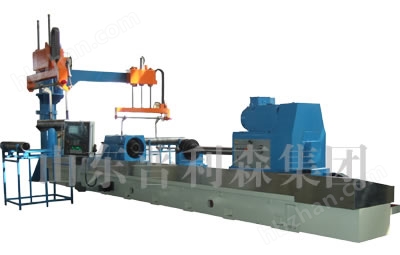

TZK25-Z型全自動數控深孔鏜削-刮滾機床
TZK25-Z型全自動數控深孔鏜削-刮滾機床適用各種液壓油缸、汽缸等精密管件的鏜削、刮滾組合加工。其加工孔徑精度可達IT8～IT10級，表面粗糙度滾壓后可達到Ra0.2-0.4μm。TZK25 型數控深孔鏜削-刮滾機床采用工件固定，刀具旋轉進給的加工方式。定位座通過西門子伺服電機經減速箱、齒輪齒條定位不同長度工件。授油器在重載滾柱直線導軌上通過液壓缸推動頂緊工件。該機床配備德國SIEMENS 802D 數控系統，鏜桿箱采用西門子交流伺服主軸電機60Kw，轉速圍60-1200r/min(兩檔),檔內無級調速。主軸軸承采用高精度軸承（FAG），回轉精度高。機床配備德國Wenaroll高效率自動漲縮組合刀具。采用粗鏜-刮削-滾光的加工方式，加工直徑余量可達16mm。 機床配備有液壓退刀系統，加工完成后，液壓系統推動芯桿使刮滾刀和滾柱直徑尺寸變小，刀具退回到授油器，液壓系統拉動芯桿使刀具回到原始尺寸。機床配備自動上下料機械手，可代替人工實現工件上下料的自動化操作。
主要技術參數：
項目名稱 | 參數 | 項目名稱 | 參數 |
鏜孔直徑范圍 | Φ60-Φ250mm | 機械手電機 | N=4kW,交流伺服電機（2組） |
鏜孔深度范圍 | 500-2000mm | 數控系統 | SIEMENS 802D |
進給速度范圍 | 10～2400mm/min(無級) | 冷卻系統流量 | 100-800L/min |
鏜桿箱主電機 | N=60kW，西門子交流主軸電機 | 進給量 | 1-2mm/r |
鉆桿主軸轉速范圍、級數 | 60～1200r/min 兩檔無級 | 尺寸精度 | IT7-IT9 |
進給電機 | N=7.75kW,交流伺服電機 | 粗糙度 | 0.2μm～0.4μm |
