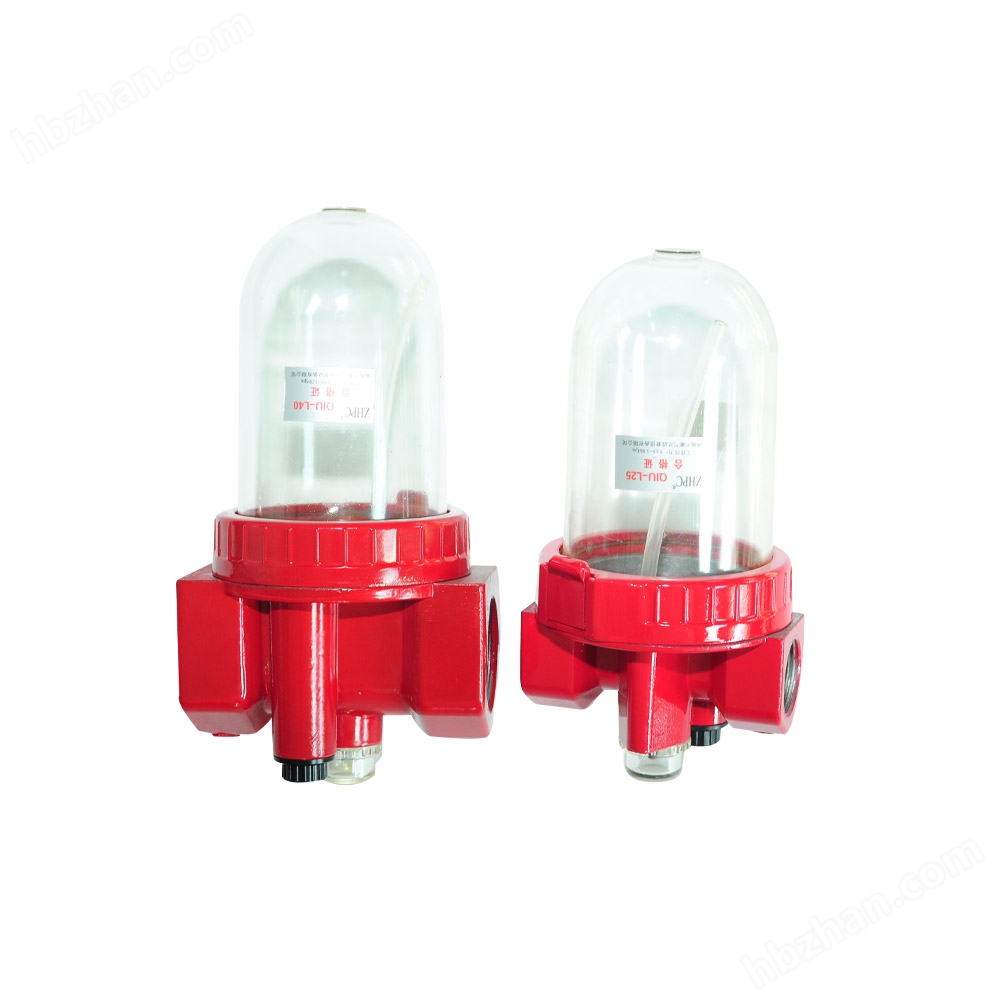

一、特點：
1、在氣路不關閉的情況下，隨時補充潤滑油。
2、貯油杯用透明材料制成的，可清晰地觀察油量多少。
3、可隨意調節滴油量的大小。
4、視油窗是透明的，可清晰地觀察滴油情況。
二、圖形符號:
三、型號說明:
四、技術參數:
| 型號 | QIU | QIU、QIUd | ||||||
| 公稱通徑(mm) | 6 | 8 | 10 | 15 | 20 | 25 | 40 | 50 |
| 使用壓力(MPa) | 1.00 | |||||||
| 工作溫度(°C) | 5～60 | |||||||
流量特性曲線
五、外型及安裝尺寸:
| 公稱通徑(mm) | M | L | L1 | ||
| 6 | G1/8" | M10×1 | 162 | 80 | |
| 8 | G1/4" | M12×1.25 | M14×1.5 | 162 | 80 |
| 10 | G3/8" | M16×1.5 | M18×1.5 | 162 | 80 |
| 15 | G1/2" | M20×1.5 | M22×1.5 | 162 | 80 |
| 20 | G3/4" | M27×2 | 228 | 115 | |
| 25 | G1" | M33×2 | 228 | 115 | |
| 40 | G11/2" | M48×2 | 252 | 130 | |
| 50 | G2" | M60×2 | 252 | 130 | |
