推力球軸承是分離型軸承,根據其結構形式分為單向推力球和雙向推力球軸承。單向推力球軸承可承受一個方向的軸向載荷,雙向推力球軸承可承受兩個方向的軸向載荷。它們均不能承受徑向載荷。推力球軸承還有帶座墊的結構,由于座墊的安裝面呈球面形,故軸承具有調心性能,可以減少安裝誤差的影響。推力球軸承主要應用于汽車、機床等行業。
推力球軸承只適用于承受一面軸向負荷、轉速較低的機件上,例如起重機吊鉤、立時水泵、立時離心機、千斤頂、低速減速器等。軸承的軸圈、座圈和滾動體是分離的,可以分別裝拆。

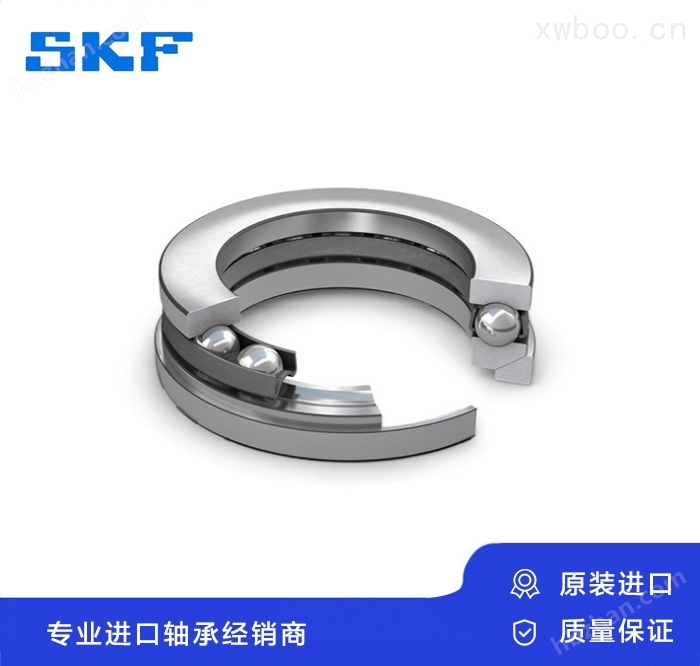

51211
尺寸
d | 55 | mm | |
D | 90 | mm | |
H | 25 | mm | |
d1 | ≈ | 90 | mm |
D1 | ≈ | 57 | mm |
r1,2 | min. | 1 | mm |
擋肩尺寸
da | min. | 76 | mm |
Da | max. | 69 | mm |
ra | max. | 1 | mm |
數據計算
基本額定動載荷 | C | 58.5 | kN | |
基本額定靜載荷 | C0 | 134 | kN | |
疲勞載荷極限 | Pu | 4.9 | kN | |
參考轉速 | 2800 | r/min | ||
極限轉速 | 4000 | r/min | ||
小載荷系數 | A | 0.11 |
質量
軸承質量(包括可應用時的軸承座墊圈) | 0.59 | kg |
