概述

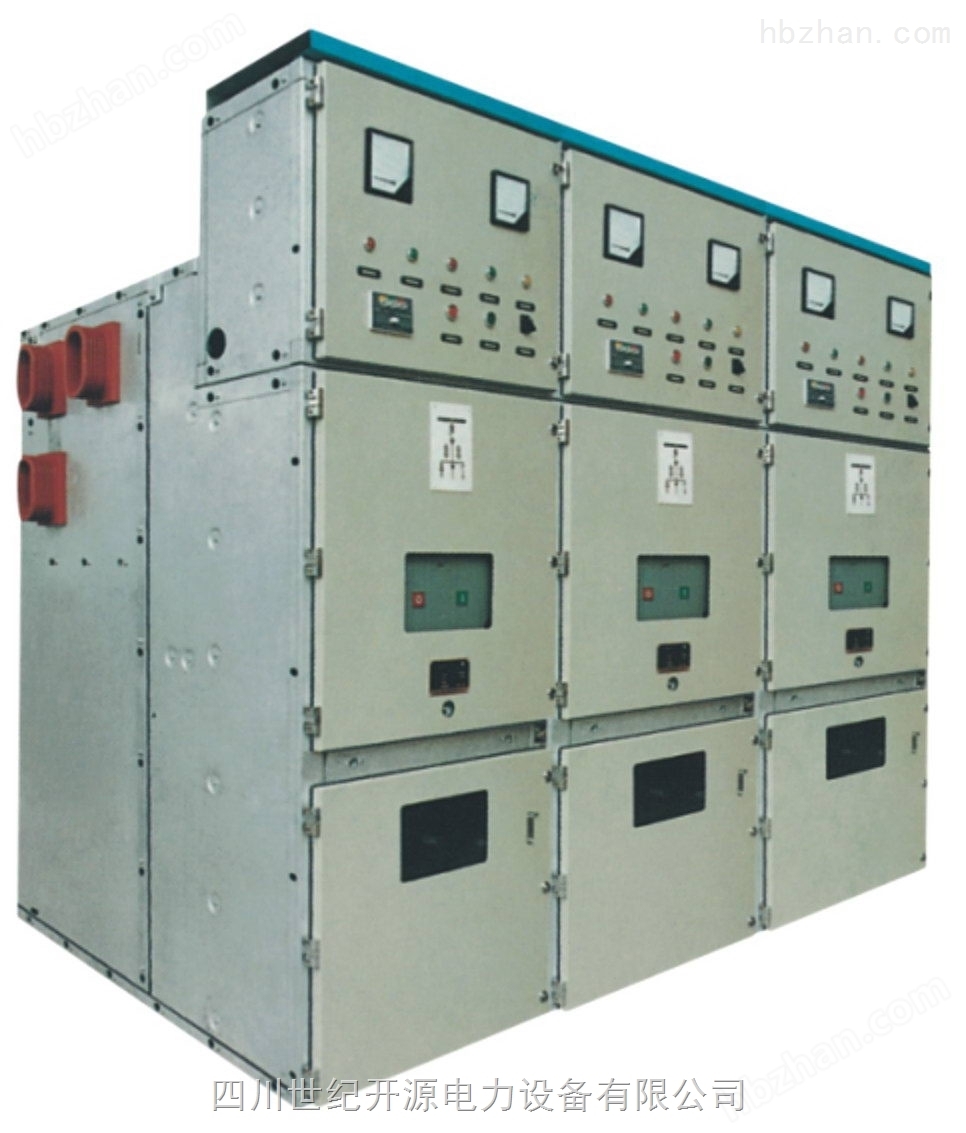

KYN61-40.5(Z)鎧裝移開式式交流金屬封閉開關柜(以下簡稱開關柜)系三相交流量50Hz、額定電壓40.5KV的戶內成套配電裝置。作為發電廠、變電站及工礦企業接受和分配電能之用，對電路起到控制、保護和檢測等功能，還可用于頻繁操作的場所。
主要特點
1、柜體結構采用組裝式，斷中器采用手車落地式結構；
2、配用全新型復合絕緣真空斷路器，并具有互換性好更換簡單之特點；
3、手車架中裝有絲械螺母推進機構，可輕松移動手車，并防止誤操作而損壞推進結構；
4、所有的操作均可在柜門關閉狀態下進行；
5、主開關、手車、開關柜門之間的聯鎖均采用強制性機械閉鎖方式，滿足“五防”功能；
6、電費室空間充裕，可連接多根電纜；
7、快速接地開關用于接地和回路短路；
8、外殼防護等級IP3X，手車室門打開狀態下，防護等級IP2X；
9、產品符合GB3906-1991、DL404-1997及參照采用IEC-298標準。
使用環境條件
1、環境溫度：上限+40℃，且24h內測得的平均值不超進35℃，下限-10℃。
2、海拔高度：海拔不超過1000m。
3、相對溫度：日平均值不超過95%，月平均值不超過90%。
4、地震烈度：不超過8度。
5、水蒸汽壓力：日平均值不超過2.2KPa.月平均值不超過1.8KPa.
6、周圍環境：無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場所。
技術參數
真空開關柜主要技術參數
序號 | 名稱 | 單位 | 數值 |
1 | 額定電壓 | KV | 40.5 |
2 | 額定電流 | A | 1250 1600 2000 |
3 | 額定頻率 | Hz | 50 |
4 | 額定短時耐受電流 | KA | 20 25 31.5 |
5 | 額定峰值耐受電流 | KA | 50 63 80 |
6 | 額定工頻耐受電壓 | KV | 95/min |
7 | 額定雷電沖擊耐受電壓 | KV | 185 |
8 | 額定短路持續時間 | S | 4 |
9 | 防護等級 |
| IP3X |
真空斷路器主要技術參數
序號 | 名稱 | 單位 | 數值 |
1 | 額定電壓 | KV | 40.5 |
2 | 額定頻率 | Hz | 50 |
3 | 額定工頻耐受電壓 | KV | 95/1min |
4 | 額定雷電沖擊耐受電壓 | KV | 185 |
5 | 額定電流 | A | 1250 1600 2000 |
6 | 額定短時耐受電流 | KA | 20 25 31.5 |
7 | 額定短路開斷電流 | KA | 20 25 31.5 |
8 | 額定峰值耐受電流 | KA | 50 63 80 |
9 | 額定短路持續時間 | ms | 4 |
10 | 分閘時間 | ms | 30≤t≤60 |
11 | 合閘時間 | S | 50≤t≤100 |
12 | 額定短路開斷電流次數 | 次 | 20 |
13 | 機械壽命 | 次 | 10000 |
彈簧操動機械主要技術參數
名稱 | 單位 | 數值 | ||||
額定操動電壓 | 分閘線圈 | V | DC220/110 AC220/110 | |||
合閘線圈 | V | |||||
額定操動電流 | 分閘線圈 | A | 0.96(220V) 1.05(110v) | |||
合閘線圈 | A | |||||
儲能電機功率 |
| W | 230 | |||
儲能電機額定電壓 |
| V | DC220/110 AC220/110 | |||
儲能時間 |
| S | ≤12 | |||
開關柜外形尺寸 |
| |||||
| ||||||
開關柜結構示意圖 | ||||||
